1200QGSW-125 高流量軸流式浅井戸排水用水中水圧ポンプ

製品の使用

1. 洪水制御と排水: 低揚程、高流量の設計は、都市の雨水ポンプ場や水利洪水制御ポンプ場からの急速な排水に適しています。.
2. 農業用灌漑：高流量取水により農地の灌漑をサポートし、統合灌漑と排水のニーズを満たします。.
3. 都市循環水：景観水域や河川循環に使用され、水資源の利用効率が向上します。.
4. 特殊地形プロジェクト: 柔軟な設置方法 (垂直、水平、傾斜) により複雑な地形に適応し、ポンプ ステーションの構造を簡素化します。.

動作条件:

ポンプ出口径：350～1600mm
流量：0.2～13m3/s
ヘッド範囲: 1.5～12m
出力: 11kW～1600kW
電圧：380V、660V、3300V、6000V、10000Vなど.

水質は、公称径の1/10以下の粒子が通過できる軽度下水であり、多量の繊維状残渣は含まれません。.

技術的特徴

フルスルー型水中電動ポンプの原理は、ポンプインペラがモーターのローターの内腔に埋め込まれ、ローターと一体化していることです。ステーターの内壁がポンプのインペラハウジングとして機能し、モーターの非作動部分を作動部分に転換します。運転中は、水がローターの内腔を流れます。この装置は、水中電動ポンプの利点である、投資コストの低さ、コンパクトな構造、設置の容易さ、低騒音、優れた放熱性などを維持しています。水が直接流入・流出するため、フルスルー型水中電動ポンプは優れた水圧性能、スムーズな流れ、高い設置効率を特徴としています。.

(1) 湿式ステータ構造、巻線シール不要

湿式ステータ巻線構造のコイルは、耐水性の特殊巻線を採用しており、浸水の影響を受けません。これにより、シール不良による漏水による絶縁安全性の問題が解消され、既存の乾式ステータ式水中電動ポンプに比べて信頼性が大幅に向上します。.

(2) 寸法を縮小したコンパクトな構造

小型でコンパクトな構造により、従来の乾式水中軸流ポンプと比較して軸寸法がほぼ半分に短縮されています。金属消費量を削減した軽量設計により、迅速な設置が可能です。垂直、水平、傾斜設置など、多様なエンジニアリングアプリケーションに対応し、ポンプ場の構造を簡素化します。特に、灌漑と排水を兼用するポンプ場に適しています。水平貫通設置が基本ですが、傾斜設置や垂直設置も可能です。本プロジェクトでは、水平ゲート設置を採用しています。.

(3) ポンプアセンブリの効率が大幅に向上しました。.

水は最小限の曲がりと不規則な配管構成でシステム内を流れ、均一な速度分布とスムーズな流れパターンを実現します。局所的な損失は大幅に低減され、流路が短いため流量損失がさらに最小限に抑えられ、組立効率が大幅に向上します。.

(4) 非常に低い騒音レベルと優れた放熱条件

水中での放熱性に優れ、騒音も低く、環境への影響も最小限に抑えられ、動作条件が大幅に改善されます。.

(5) ポンプは操作が簡単で、自動制御が容易です。基礎掘削が最小限で済み、工期も短く、設置スペースも削減できます。.

完全水中電動ポンプは、高効率、信頼性が高く、資源を節約する製品であることは明らかであり、主に電動排水および灌漑、洪水制御、排水用の低落差、高流量油圧プロジェクトで使用されます。.

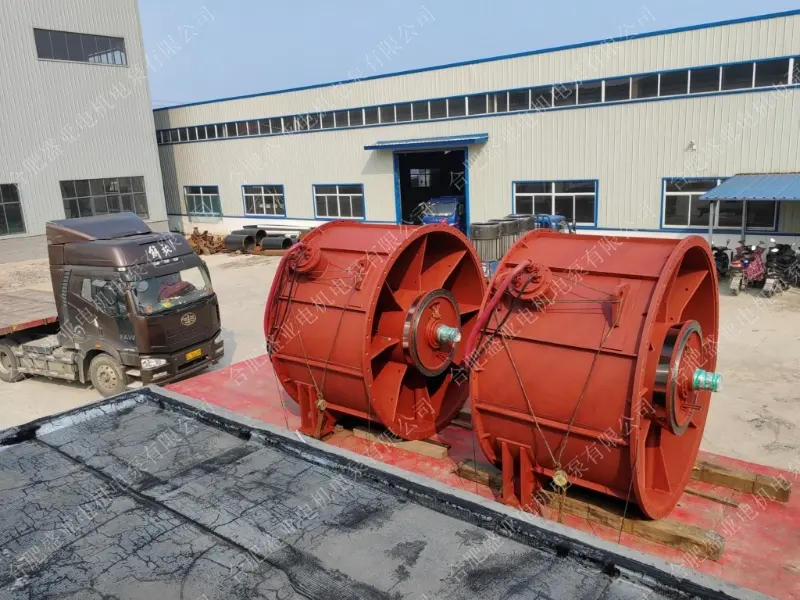

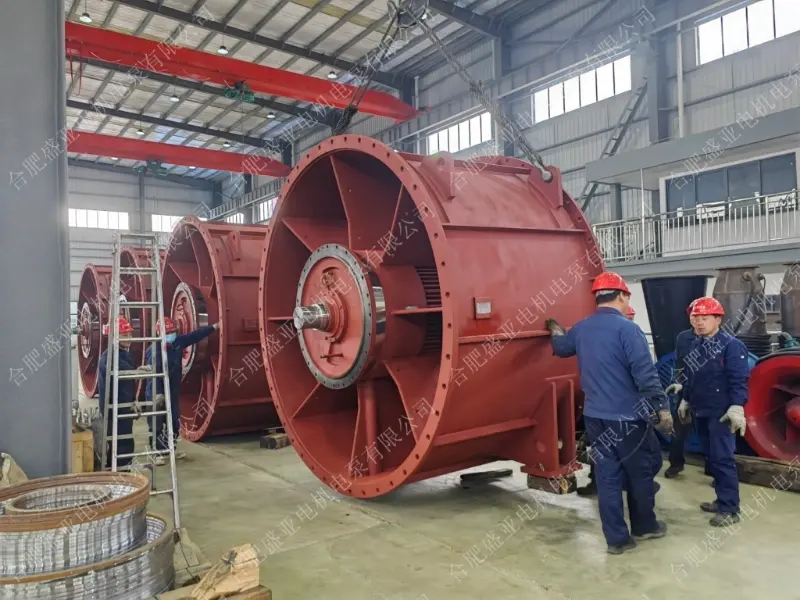

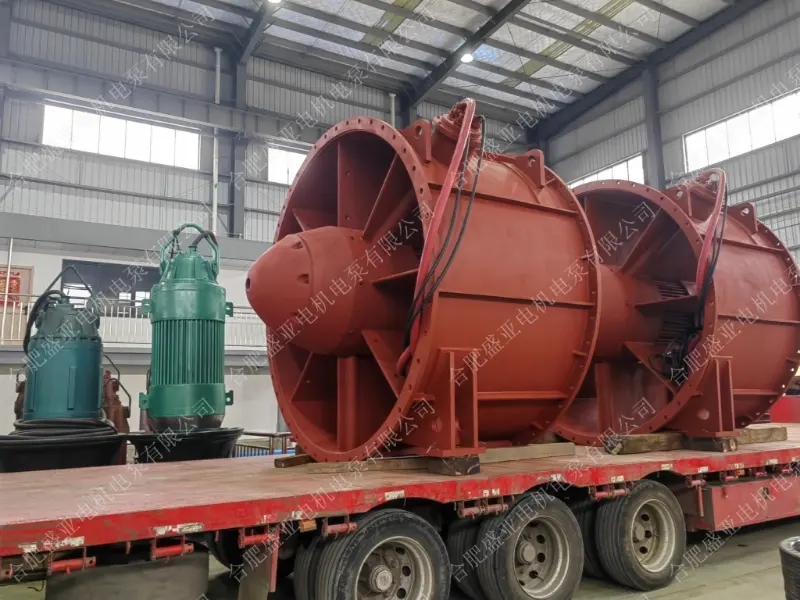

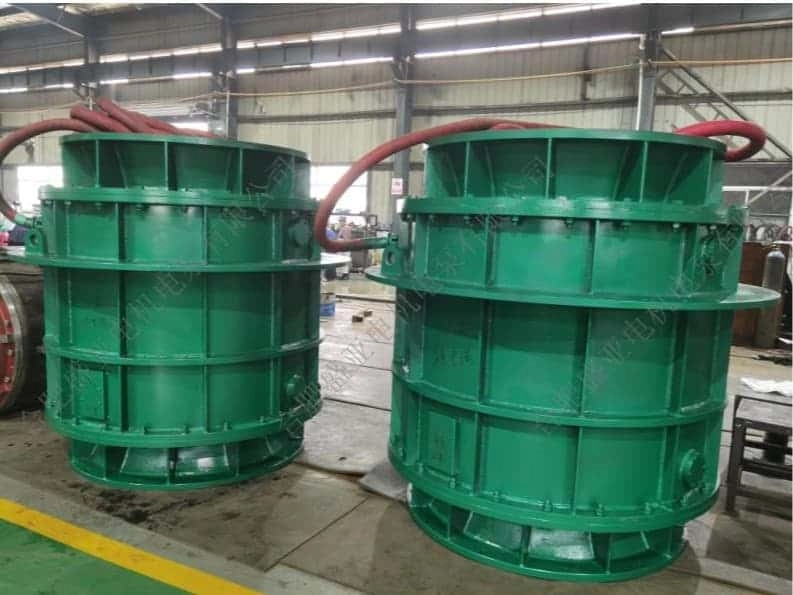

発送写真
